À l'école

[20 min]

Une école souhaite se doter d'une base de données pour suivre ses effectifs (élèves et professeurs) ainsi que les classes auxquelles ils sont rattachés. L'analyse des besoins est la suivante :

  • Les classes sont identifiées par un niveau et une lettre (6-A, 6-B, 5-A, ...).

  • Les classes peuvent avoir un programme adapté suivant un thème unique (sport-étude, bilingue anglais ou bilingue allemand).

  • Les classes ont un professeur principal et plusieurs professeurs intervenant dans leur spécialité.

  • Les classes accueillent des élèves.

  • Les élèves sont sous la responsabilité d'un parent (qui peut aussi être professeur, voire lui même élève).

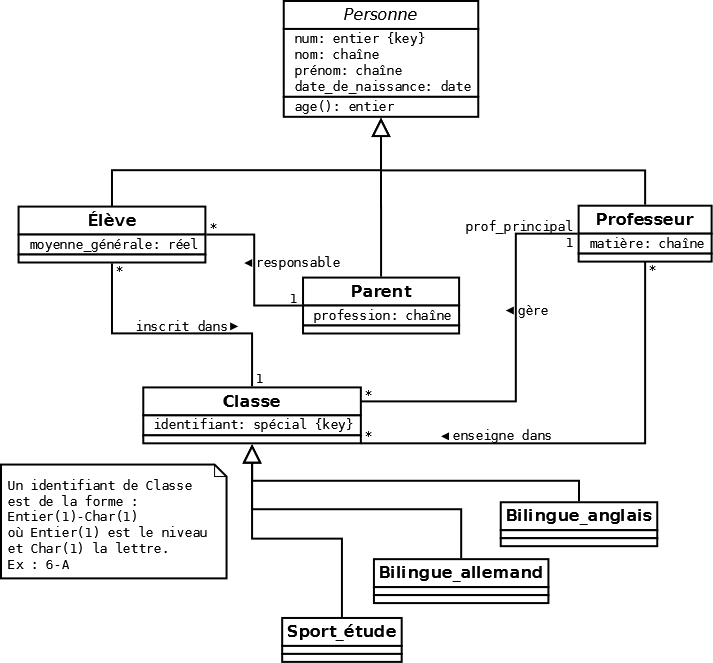

On a élaboré le diagramme UML ci-après.

École

Question

Proposer un schéma relationnel. Justifier les transformation d'héritage.

Solution

1
personne (#num:entier,nom:chaîne, prénom:chaîne, date_de_naissance:date)
2
élève (#num=>personne, moyenne_générale:réel, responsable=>parent, classe=>classe)
3
parent (#num=>personne, profession:chaîne)
4
professeur (#num=>personne, matière:chaîne)
5
classe (#id:entier(1)-char(1),  type{normal|sport_étude|bilingue_anglais|bilingue_allemand}, prof_principal=>professeur)
6
enseigne (#professeur=>professeur, #classe=>classe)
Remarque

  • Personne : transformation de l'héritage par référence

  • Classe : transformation de l'héritage par la classe mère
